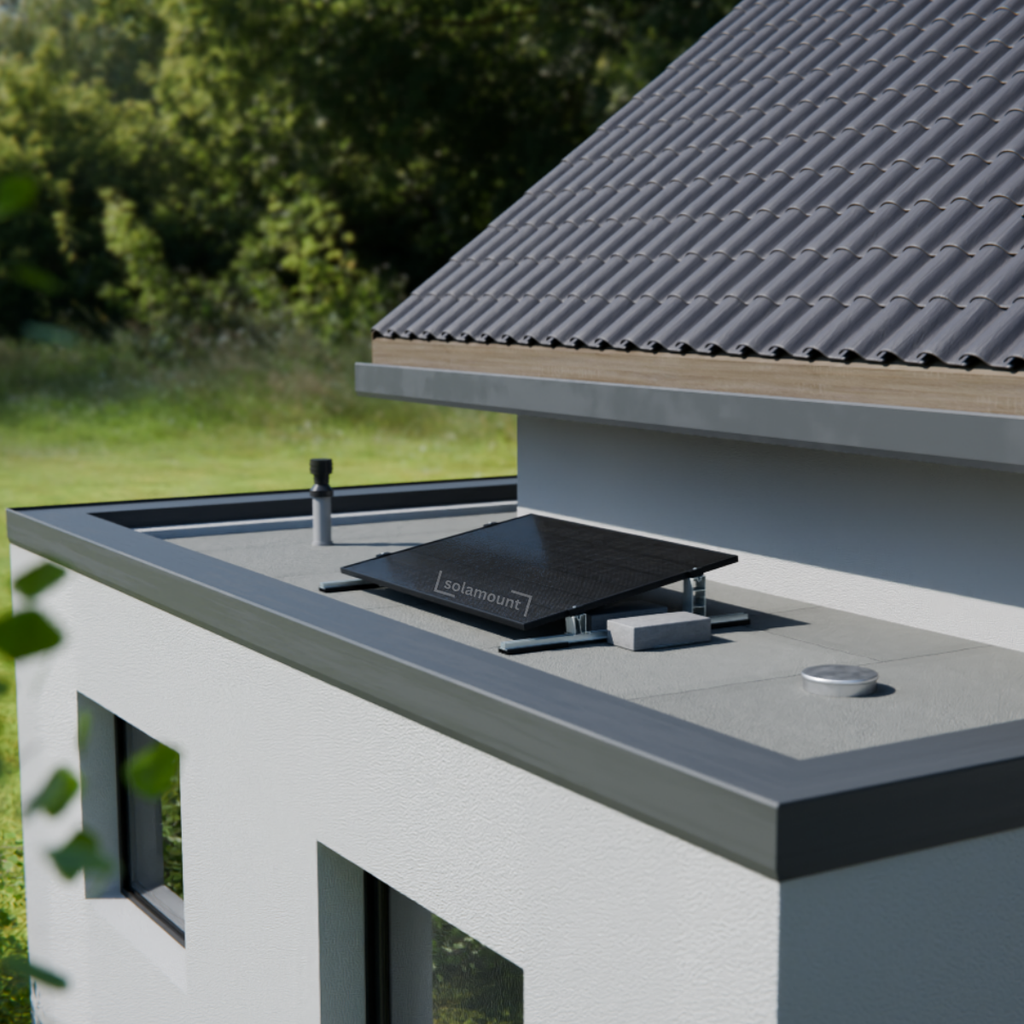

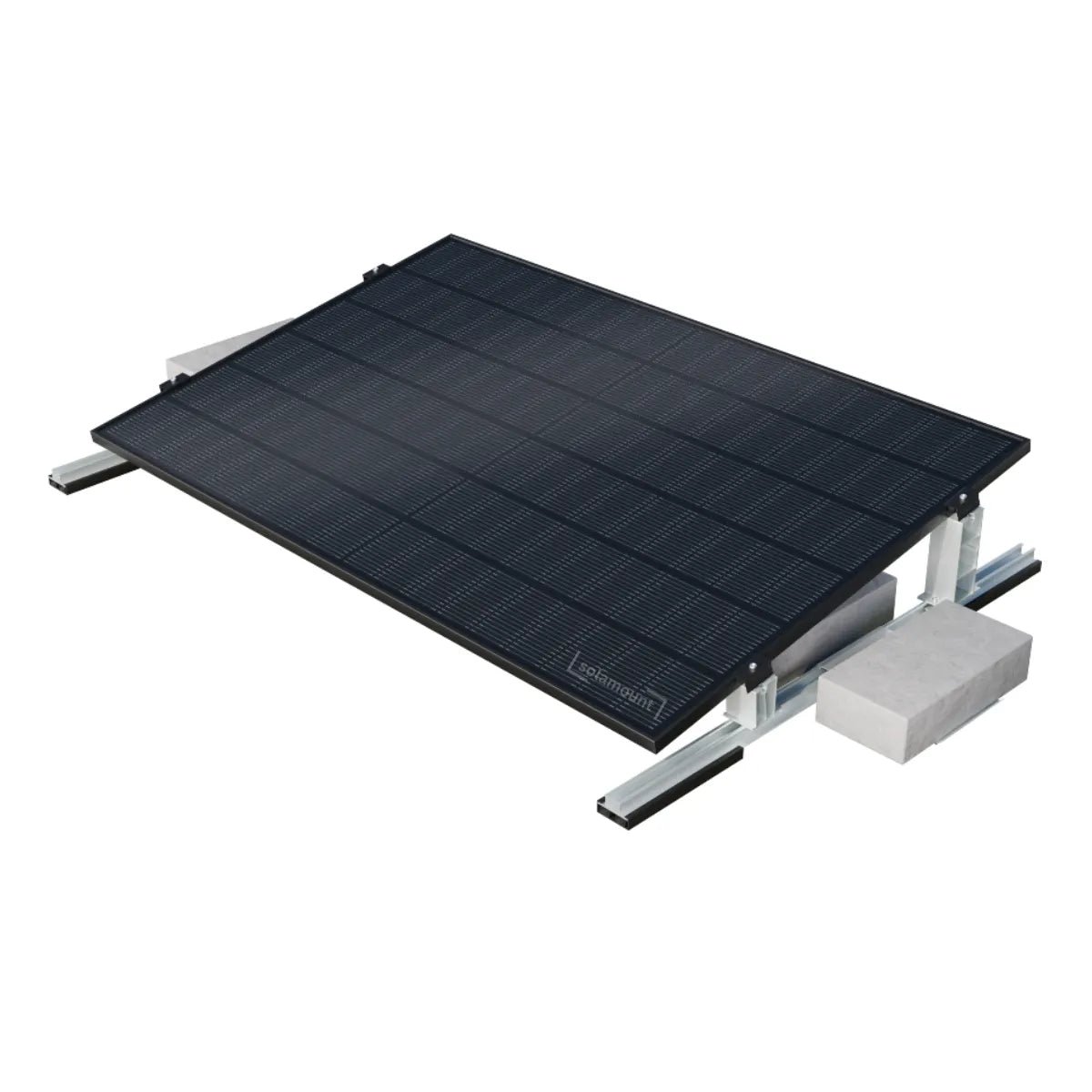

Die Solamount Flachdach Halterung ermöglicht eine sichere und bohrungsfreie Montage von Photovoltaikmodulen auf Flachdächern, Garagen oder festen Bodenflächen. Dank des festen Neigungswinkels von 10° wird ein optimierter Energieertrag erzielt, während Regenwasser und Schmutzpartikel zuverlässig abgeleitet werden.

Gefertigt aus hochfestem Aluminium AL6005-T5 und langlebigem Edelstahl SUS304 bietet das System höchste Korrosionsbeständigkeit und mechanische Stabilität. Integrierte EPDM-Schutzschichten auf der Schienenunterseite und den Ballastplatten schützen die empfindliche Dachhaut effektiv vor Abrieb und Kratzern.

Hauptmerkmale

Highlights

• Bohrfreie Montage durch einfache Beschwerung mit Ballast
• Optimaler Selbstreinigungseffekt und stabiler Ertrag bei 10° Neigungswinkel

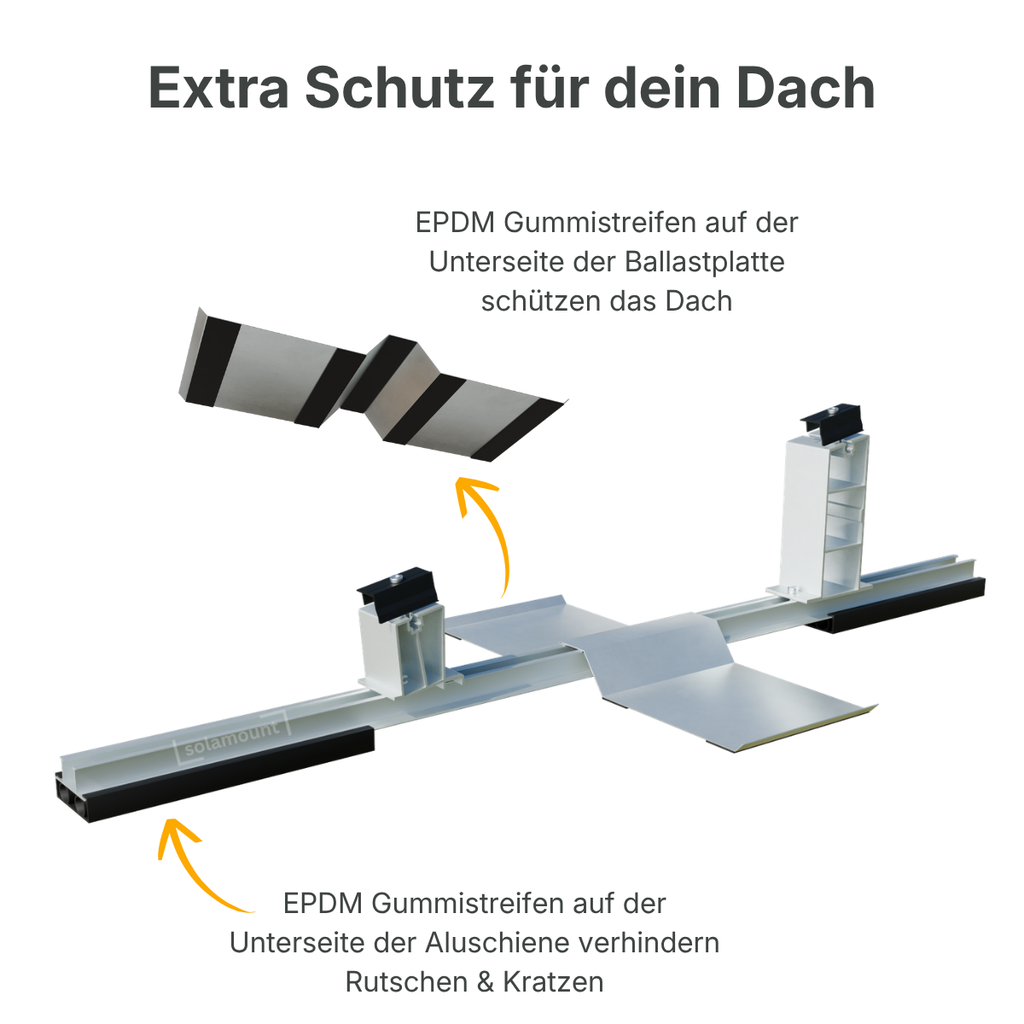

• Dachschonende Unterkonstruktion mit integrierten EPDM-Dichtstreifen
• Hochwertige Materialkombination aus AL6005-T5 Aluminium und SUS304 Edelstahl
• Widerstandsfähig gegen Windlasten bis 60 m/s und Schneelasten bis 1,4 kN/m²

Videos

Kompatibilität

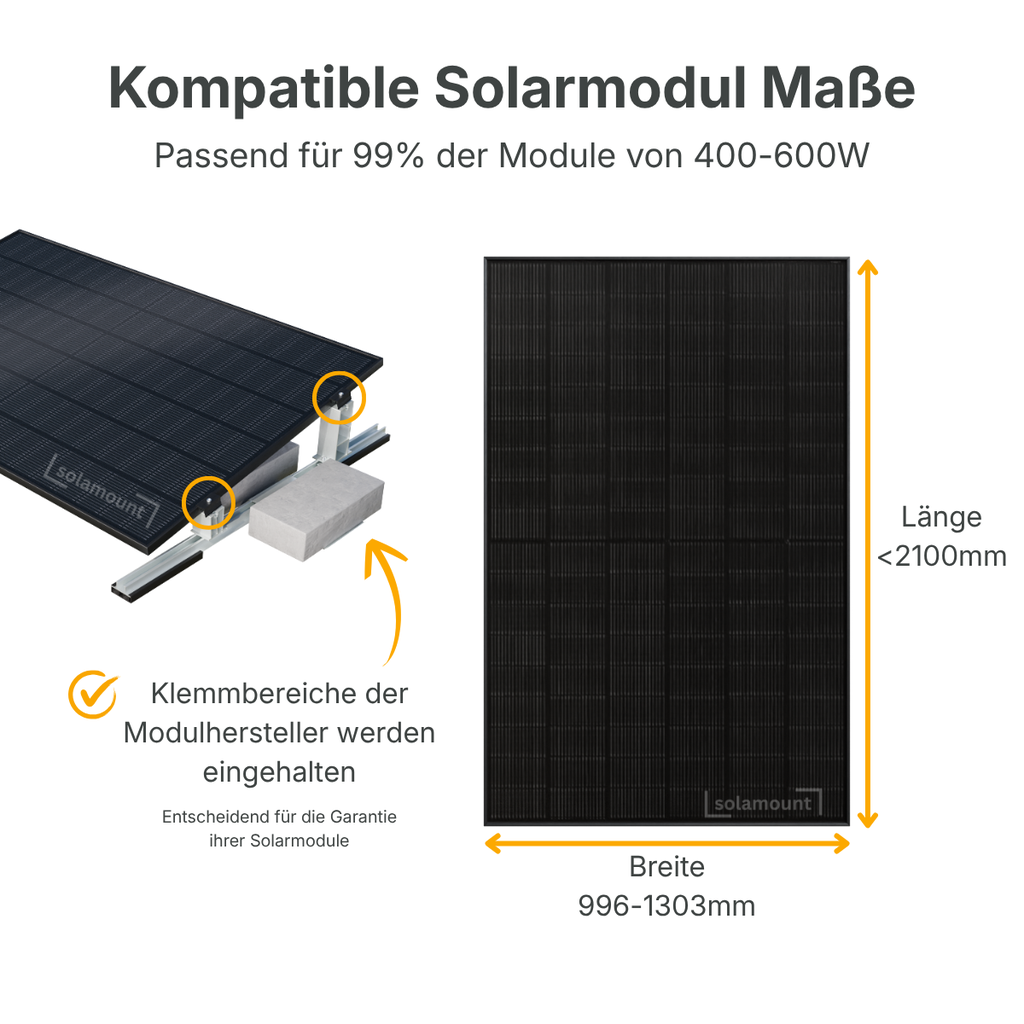

Kompatibel mit Photovoltaikmodulen der Leistungsklasse 400–600 W mit Rahmenhöhen von 30–35 mm, Breiten zwischen 996–1303 mm und Gesamtlängen unter 2100 mm.

Anwendung

Die Aluminiumschienen mit EPDM-Schutz auf dem Untergrund positionieren, Ballastplatten einsetzen und entsprechend der örtlichen Windzone beschweren. Das Solarmodul auflegen und mit den mitgelieferten Endklemmen fixieren (Drehmomentvorgaben: M8 mit 16–18 Nm, M10 mit 25–35 Nm, M12 mit 45–55 Nm beachten).

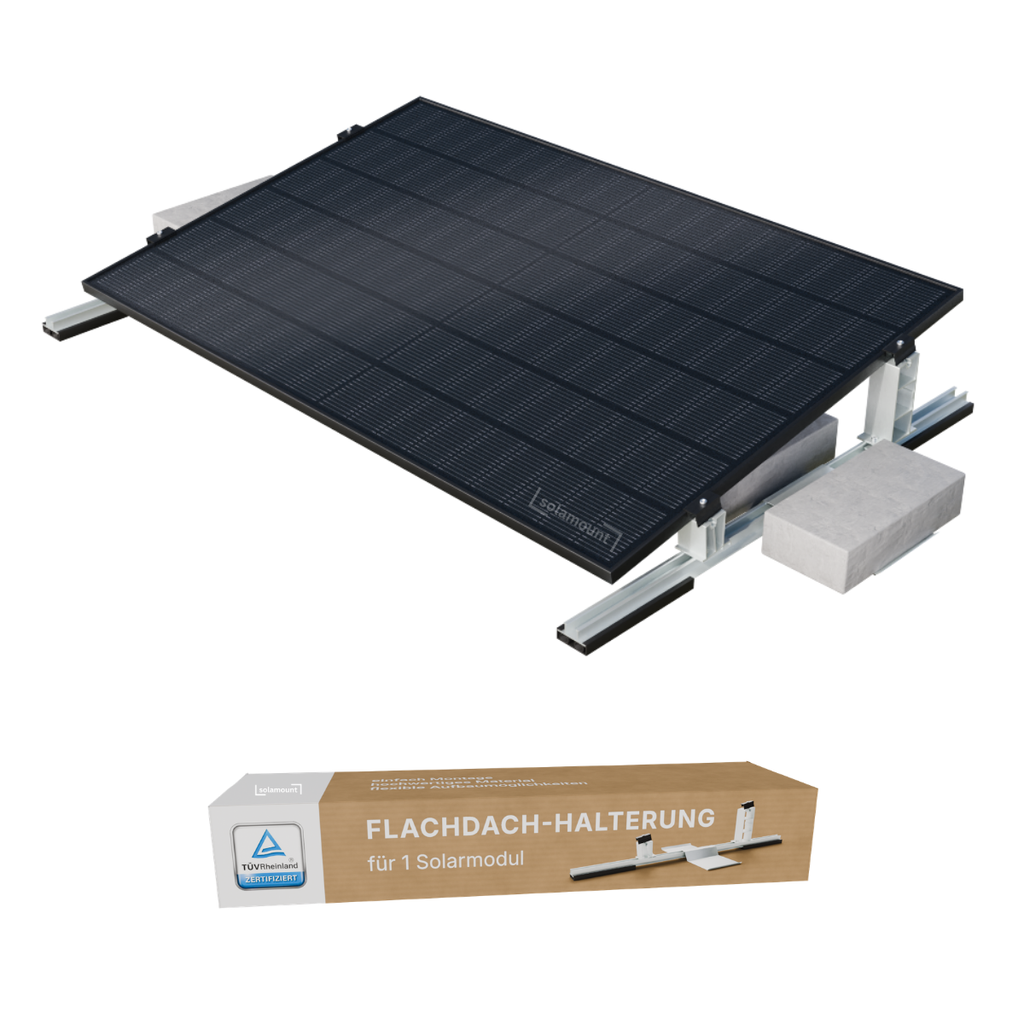

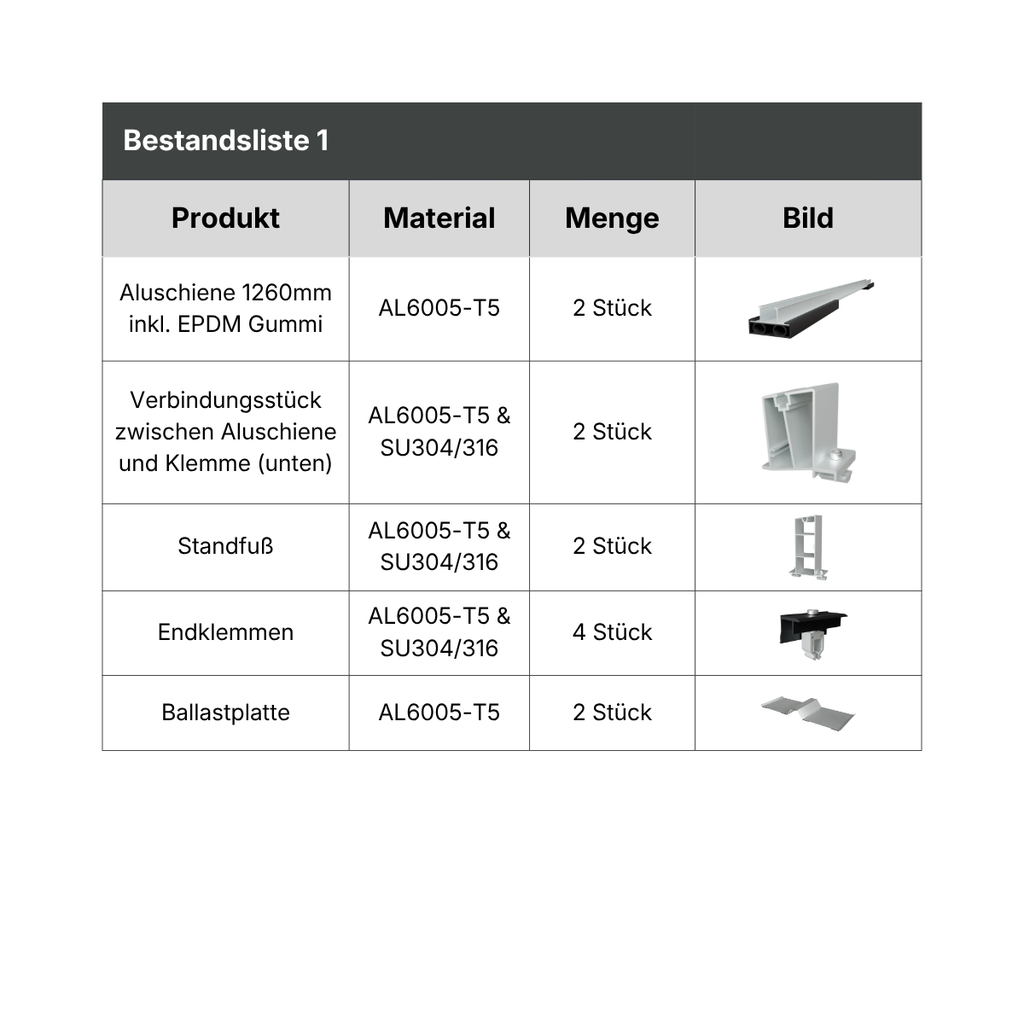

Lieferumfang

• 2x Aluminiumschienen (1260 mm)
• 2x Ballastplatten (200 x 200 mm)
• 2x Endklemmen oben (70 mm)
• 2x Endklemmen unten (70 mm)
• 4x Schienenverbinder (oben und unten)
• 4x EPDM-Dichtungen (300 mm)

Downloads

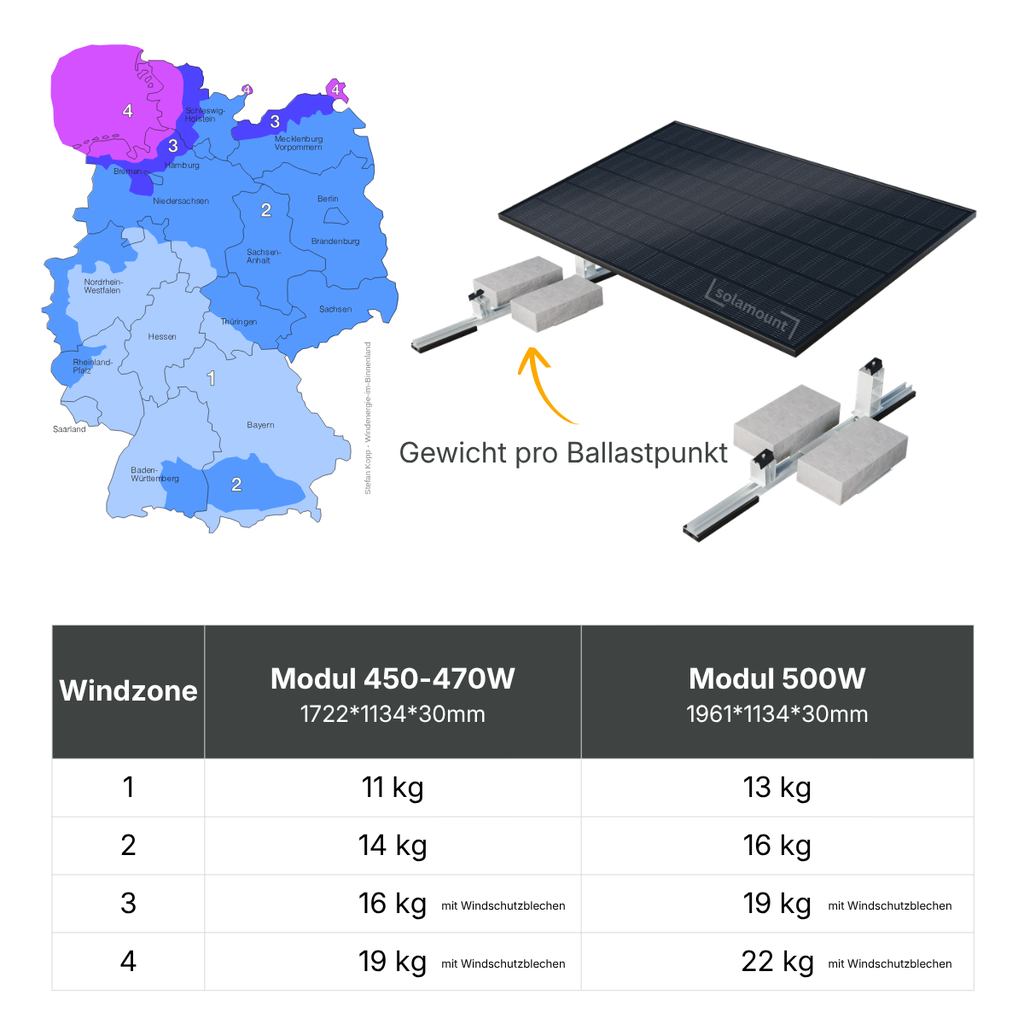

• Benötigte Gewichte pro Windzone.pdf
• Installationsanleitung.pdf
• Solamount Garantiezertifikat.pdf

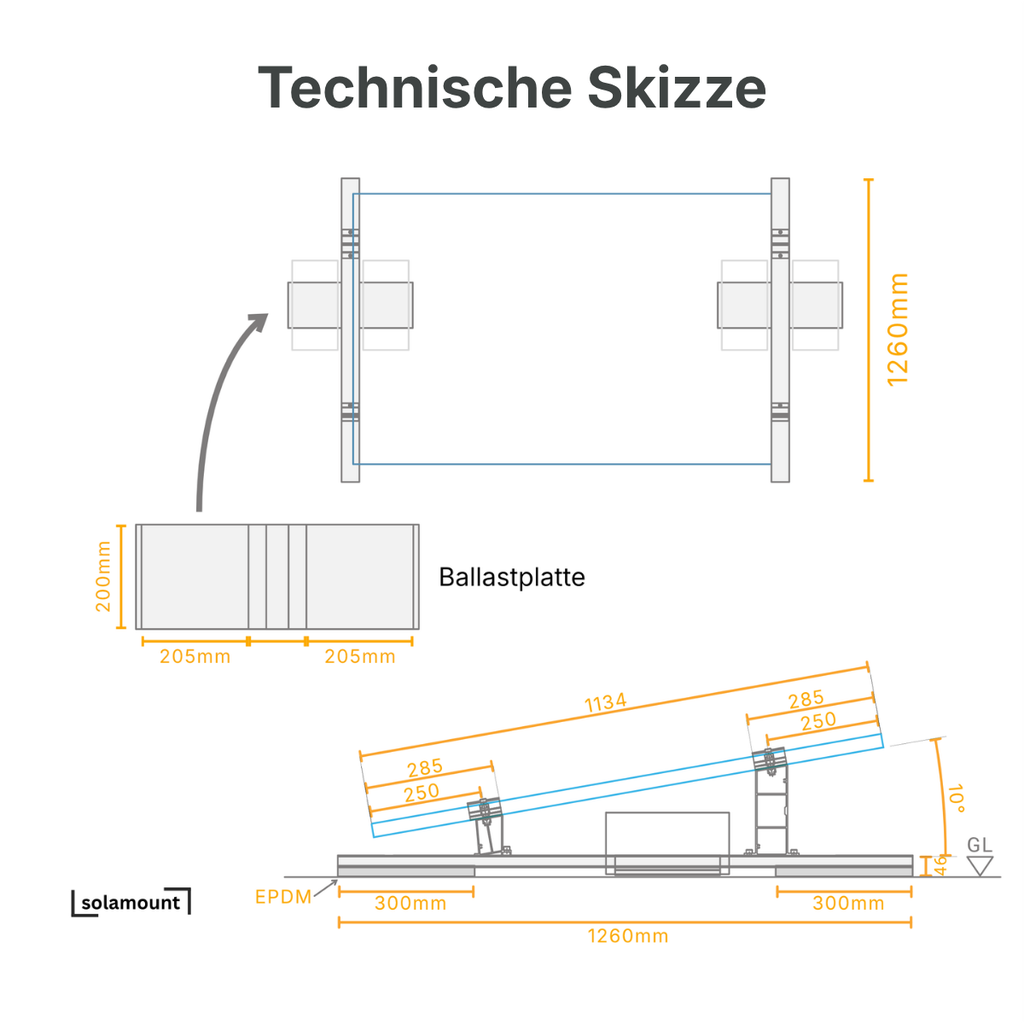

• Technische Skizze.pdf
